Видове помпи за пълначни машини: принцип на работа и приложения
Изборът на помпа е важна част от изграждането на надеждна система за пълнене. Той влияе върху производителността, точността на дозиране, почистването и възможността за работа с различни продукти.
Вода, растително масло, шампоан, крем и сос с частици имат различни характеристики. Затова подходящата помпа се избира според продукта, обема на опаковката и изискванията на производството.
В тази статия разглеждаме осем основни вида помпи, използвани за дозиране или подаване на продукт към пълначни машини.
1. Перисталтични помпи
Принцип на работа
Ролки притискат последователно гъвкав маркуч и придвижват течността в него. След преминаването на ролката маркучът възстановява формата си и засмуква следващото количество продукт.
Основната особеност е, че в самата помпа продуктът контактува само с вътрешната повърхност на маркуча.
Приложения
Перисталтичните помпи се използват за дозиране на течности, особено когато са важни лесното почистване и бързата смяна между различни продукти.
В машините DozzIt ние използваме перисталтична помпа в модела ESSENCE, с който пълним етерични масла, растителни масла, парфюми и силно агресивни продукти.
Материалът на маркуча трябва да е съвместим с продукта. Неговите размери и износване влияят върху подаваното количество, затова калибрирането е част от настройката на системата.
2. Бутални помпи и дозатори
Принцип на работа
Бутало се движи в цилиндър. При засмукващия ход продуктът постъпва в работната камера, а при изтласкващия ход се подава към пълначната дюза. Клапаните управляват посоката на потока.
При буталните дозатори количеството се определя от диаметъра на цилиндъра и хода на буталото.
Приложения
Подходящи изпълнения се използват за течности, кремове, гелове, сосове и пастообразни продукти.
При продукти с частици трябва да се подберат подходящи клапани, проходи и дюзи. Почистването обхваща цилиндъра, буталото, уплътненията и останалите части, които контактуват с продукта.
3. Зъбни помпи с външно зацепване
Принцип на работа
Две зъбни колела се въртят в противоположни посоки. На входа зъбите се раздалечават, създавайки пространство, в което постъпва продуктът.
Течността се пренася в пространствата между зъбите и корпуса към изхода. Там колелата отново се зацепват и изтласкват продукта.
Потокът преминава около колелата, а не през мястото на зацепване.
Приложения
Зъбните помпи се използват за масла и други течности с подходящ вискозитет и състав. Регулирането на оборотите позволява управление на подаването.
В машините DozzIt използваме малки и големи зъбни помпи, с които можем да пълним кремообразни, гелообразни и течливи продукти. Например с малката зъбна помпа дозираме както чисти течности така и гъсти кремове.
При избора трябва да се проверят химическата съвместимост, смазващите свойства на продукта и наличието на частици. Малките вътрешни хлабини правят много конструкции неподходящи за едри или абразивни частици.

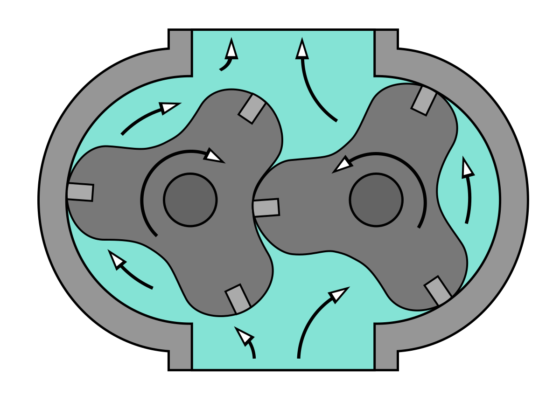

4. Лобови помпи
Принцип на работа
Два синхронизирани ротора с оформени лобове се въртят в корпус. Те пренасят продукта в пространствата между лобовете и корпуса от входа към изхода.
Роторите се движат без контакт помежду си.
Приложения
Лобовите помпи се използват в хранителната, козметичната и фармацевтичната промишленост, включително за вискозни продукти.
Те могат да подават продукт към пълначна машина или да участват в дозираща система с подходящо управление. Възможността за работа с частици зависи от конструкцията, размера на проходите и характеристиките на продукта.

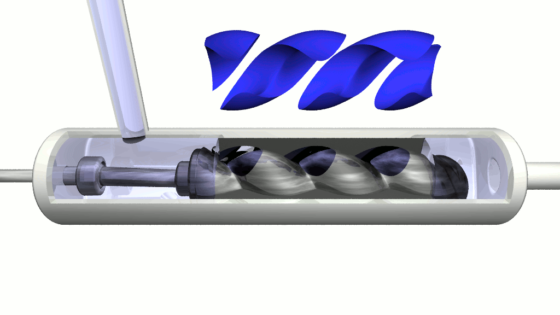

5. Ексцентрикови винтови помпи
Принцип на работа
Спираловиден ротор се върти ексцентрично в статор. Между тях се образуват затворени кухини, които се придвижват по дължината на помпата и пренасят продукта към изхода.
Тази технология е позната и като помпа с прогресивни кухини.
Приложения
Използва се за течности, гъсти кремове, пасти и някои продукти с меки частици.
При избора са важни съвместимостта на статора с продукта, работната температура и изискванията за почистване. Условията за работа трябва да се съобразят с указанията за конкретния модел.

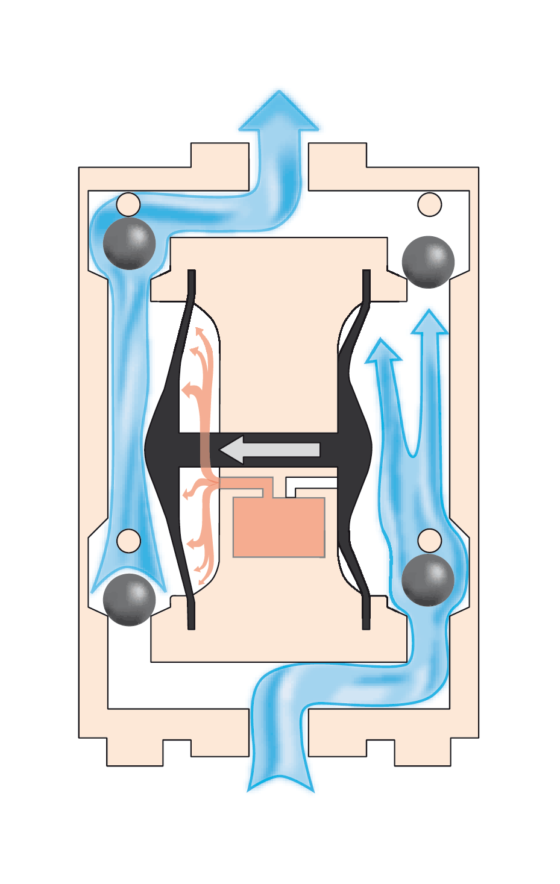

6. Мембранни помпи
Принцип на работа
Гъвкава мембрана променя обема на работната камера. При увеличаване на обема се засмуква продукт, а при намаляване той се изтласква. Възвратни клапани определят посоката на потока.
При пневматичните двойномембранни помпи две мембрани се задвижват последователно от сгъстен въздух.
Приложения
Често се използват за прехвърляне на продукт от съд или резервоар към пълначна машина. Съществуват и специализирани мембранни дозиращи помпи.
Важно е да се различава помпата за прехвърляне от помпата за точно дозиране. Пулсациите на потока при двойномембранните конструкции може да изискват допълнителни мерки за изглаждане на подаването.

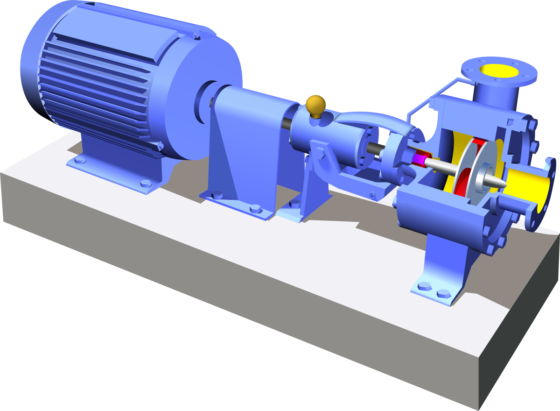

7. Центробежни помпи
Принцип на работа
Въртящо се работно колело предава енергия на течността. Продуктът постъпва към центъра на колелото и се придвижва навън.
Корпусът насочва потока и преобразува част от скоростта му в налягане.
Приложения
Центробежните помпи са често решение за прехвърляне на леснотечливи продукти и захранване на производствени линии.
Те не пренасят определен работен обем при всеки оборот. Затова при точно пълнене е необходима система за измерване и управление на дозата.
8. Гъвкави импелърни помпи
Принцип на работа
Гъвкав импелър с еластични лопатки се върти в корпус с ексцентрична работна камера.
Когато лопатките се разгъват, обемът между тях нараства и засмуква продукт. При огъването им обемът намалява и продуктът се изтласква към изхода.
Това е обемна помпа с гъвкави лопатки, която се различава по принцип на работа от центробежната помпа.
Приложения
Гъвкавите импелърни помпи са подходящи за продукти с частици, особено меки частици в течна среда. Подходящи изпълнения могат да се използват за сосове, плодови смеси и други продукти със суспендирани частици.
Допустимият размер, твърдост и концентрация на частиците зависят от конкретния модел. Абразивните частици могат да ускорят износването.
Импелърни помпи се предлагат в портфолиото на Диктех. Подборът се съобразява с характеристиките на продукта, материала на импелъра и желаната производителност.
Ние използваме импелърна помпа, която сами произвеждаме в нашита пълначни машини с марка DozzIt. Тези помпи са изключително полезни когато искаме да пълним мармалади, конфитюри, сладкарски кремове, сосове и други продукти с по-едри частици.
Как да изберем подходяща помпа?
Изборът започва от продукта и изискванията към процеса:
- Вискозитет: колко лесно тече продуктът при работната температура?
- Състав: съдържа ли частици, разтворители или абразивни вещества?
- Доза: какво количество трябва да се напълни и с какво допустимо отклонение?
- Производителност: колко опаковки трябва да се пълнят за минута?
- Почистване: колко често се сменя продуктът и как се почиства системата?
- Съвместимост: подходящи ли са маркучите, уплътненията и останалите контактни материали?
Точността на пълнене зависи от цялата система. Освен помпата значение имат управлението, клапаните, дюзата, наличието на въздух и постоянството на характеристиките на продукта.
Преди окончателния избор е добре да се направи изпитване с реалния продукт и опаковка. Така могат да се оценят скоростта на пълнене, повторяемостта на дозите, капкообразуването и удобството при почистване.
